GNSS監測設備基于GNSS載波相位差分(RTK)技術，同步解算東(E)、北(N)、天頂(U)三個方向的位移量，精度可達水平±2mm、高程±3mm。例如，在橋梁健康監測中，可精確捕捉因車輛荷載導致的0.1mm級微小沉降。

　　一、產品簡介

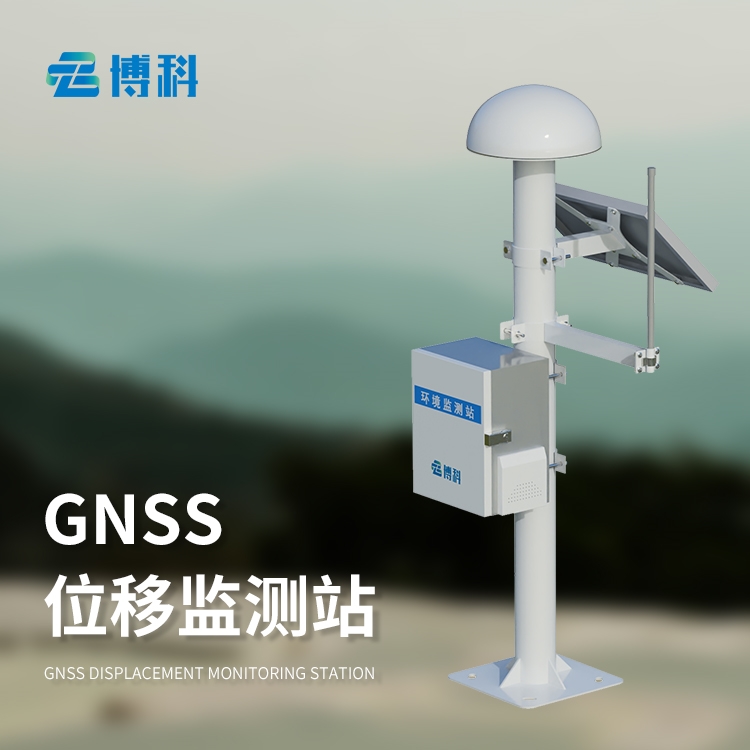

　　GNSS監測設備是采用差分RTK技術實現的毫米級位移監測產品，可廣泛應用于大壩安全監測、橋梁健康檢測、滑坡預警等工程領域。該產品具備高精度、高穩定性及實時數據傳輸能力，能夠在各種復雜環境下準確監測目標物的微小位移變化。GNSS位移站操作簡單，安裝便捷，可遠程監控和數據分析，為工程安全提供有力保障。此外，其強大的數據處理能力和兼容性，使得該產品能夠輕松融入各類監測系統，實現數據的共享與融合，為工程安全監測提供全面、高效的解決方案。

　　二、產品參數

　　傳感器參數：

　　1.傳感器供電：DC10V-15V

　　2.傳感器功耗：0.25W

　　3.靜態精度(差分模式)：水平±(2.5mm+1ppm)，垂直±(5mm+1ppm)

　　4.☆天線：扼流圈天線、磁性吸波材料，有效降低多徑效應

　　5.☆通信協議：Modbus-RTU，支持設備端離線解算位移量、位移的垂直與水平方向

　　6.支持RTCM3差分?jǐn)?shù)據

　　7.尺寸：直徑360mm高度163mm

　　8.工作環境：-40°C~+85°C，0%RH~95%RH(無凝露)

　　監測站參數：

　　9.測站供電：30W太陽能板，20AH電池

　　10.測站功耗：傳感器+LORA：0.6W傳感器+LORA+數據上傳：0.96W

　　11.☆支持獨立工作模式下(不依賴云平臺)位移報警、位移量輸出、位移角度輸出

　　12.支持4G、無線網橋、wifi、以太網等數據通訊傳輸

　　13.☆支持測站TCP、HTTP、UDP直傳客戶平臺

　　采集器參數：

　　14.☆支持現場RS485輸出ASCII數據格式

　　15.☆支持現場添加RS485Modbus-RTU環境傳感器

　　16.支持內置式4GFPC天線

　　云平臺參數：

　　17.☆支持平臺轉發支持TCP，HTTP

　　18.☆云平臺支持3D數據查看，直觀查看觀測點的位移方向與變化量

　　三、產品安裝

　　安裝要求：1：無論基準站還是測量站周圍都不能有高大建筑物，如果無法避免也應遠離至少20米以上。2：基準站與測量站之間的間距(基線距離)推薦小于500米，最大不超過2KM，并且盡量選擇同海拔安裝，距離過大會導致經度下降。3：基準站與測量站之間盡量可視，如無法可視也要避免存在高墻、建筑物等遮擋。4：應保證測量天線在20米內是最高點。5：安裝底座應牢固，避免因風導致的精度下降。5：數傳天線、lora天線高度不能高于測量天線，應盡量遠離測量天線。為保證后續測量精度，具體安裝事宜也可以聯系公司售后視頻指導。
